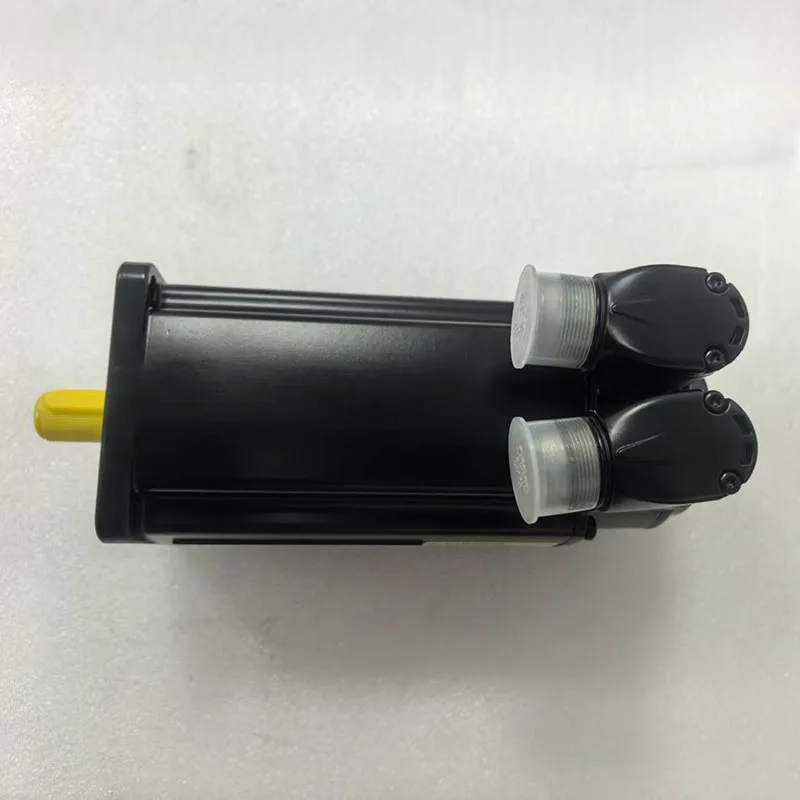

Mitä ostajien tulee tietää ennen Schneiderin servojärjestelmien valintaa?

Schneider Servojärjestelmiä harkitaan laajalti, kun kone vaatii hallittua paikantamista, koordinoitua liikettä, toistettavaa nopeuden säätöä ja luotettavaa tiedonsiirtoa liikekomponenttien välillä. Ostajille, järjestelmäintegraattoreille, huoltotiimille ja automaatioinsinööreille oikean servolaitteiston valinta edellyttää muutakin kuin taajuusmuuttajan tai moottorin tunnistamista nimellä. Sovellus, kuormitusprofiili, ohjausarkkitehtuuri, takaisinkytkentämenetelmä, sähkövaatimukset, tietoliikenneverkko ja yhteensopivuus olemassa olevien laitteiden kanssa vaikuttavat kaikki konfiguraation soveltuvuuteen.

Tämä opas selittää tärkeimmät näkökohdat, jotka liittyvät servokäyttöjen, servomoottorien, lisävarusteiden ja niihin liittyvien liikkeenohjauskomponenttien hankintaan. Se keskittyy käytännön valintaan, yhteensopivuuteen, tekniseen dokumentaatioon, vaihtovaatimuksiin, järjestelmäintegraatioon ja toimittajan arviointiin valmistusprosessien tai tehdastuotannon sijaan.

Servojärjestelmien roolin ymmärtäminen

Teollisuusautomaatiossa servolaitteita käytetään silloin, kun tavallinen moottorin nopeudensäätö ei riitä tyydyttämään vaadittua liikkeenohjauksen tasoa. Servojärjestelmässä yhdistyvät tavallisesti servomoottori, servokäyttö, takaisinkytkentälaite, ohjausjärjestelmä, teholiitännät ja tietoliikenneliitännät. Yhdessä nämä komponentit mahdollistavat koneen ohjaimen ohjaamisen liikettä, kun taajuusmuuttaja ohjaa jatkuvasti moottoria vaadittujen käyttöolosuhteiden mukaan.

Tärkein ero on servo-ohjauksen suljetun silmukan luonne. Sen sijaan, että se vain syöttäisi virtaa moottorille ja odottaisi ennalta määrättyä käyttönopeutta, järjestelmä käyttää palautetta moottorin todellisen kunnon seuraamiseen. Ohjain ja käyttölaite voivat sitten reagoida asennon, nopeuden, vääntömomentin tai kuormituksen muutoksiin.

Tämä lähestymistapa on erityisen hyödyllinen, kun kone vaatii tarkkaa paikannusta tai synkronoitua liikettä. Pakkauslaitteet, robottimekanismit, materiaalinkäsittelyjärjestelmät, painokoneet, elektroniset kokoonpanolaitteet, työstökoneet ja muut automatisoidut tuotantojärjestelmät voivat kaikki sisältää servo-ohjattuja akseleita.

Miksi suljetun silmukan liikkeenohjauksella on merkitystä?

Liikkeen tarkkuutta ei määritä yksin moottori. Mekaaninen rakenne, kuorma, voimansiirtomekanismi, enkooderi, käyttöasetukset, säädin ja käyttöprofiili vaikuttavat kaikki lopputulokseen. Teknisesti tehokas moottori voi silti tuottaa epätyydyttävää koneen käyttäytymistä, jos se on väärän kokoinen tai huonosti sovitettu muuhun järjestelmään.

Tästä syystä servojärjestelmää tulisi nähdä koordinoituna komponenttiryhmänä eikä eristettynä tuotteena. Kun ostat vaihtolaitteita tai suunnittelet uutta liikeakselia, ostajien tulee ottaa huomioon täydellinen sähköinen ja mekaaninen ympäristö.

• Position control:Hyödyllinen, kun koneen on siirrettävä akselia toistuvasti määritettyihin asentoihin.
• Nopeudensäätö:Soveltuu, kun hallitun pyörimisnopeuden ylläpitäminen on ensisijainen vaatimus.
• Vääntömomentin ohjaus:Olennainen, kun sovellus riippuu voimakkaasti säädetystä moottorin vääntömomentista.
• Synkronoitu liike: Important for machines where several axes must operate according to a coordinated motion profile.
• Palautteeseen perustuva korjaus:Mahdollistaa ohjausjärjestelmän vertailla käskyjä ja todellisia liikeolosuhteita.

Servotekniikan käytännön arvo syntyy siis sähköisen ohjauksen ja mekaanisen liikkeen välisestä vuorovaikutuksesta. Ostajien tulee välttää laitteiden valintaa pelkästään vertaamalla moottorin tehoa tai käyttövirtaa. Nämä tiedot ovat tärkeitä, mutta ne edustavat vain osaa valintaprosessista.

Mitä tulee tarkistaa ennen valintaa?

Luotettava hankintaprosessi alkaa sovelluksesta eikä tuoteluettelosta. Ennen sopivan servokäytön tai moottorin tunnistamista vaadittava liike tulee kuvata mitattavissa olevin ehdoin. Jopa yksinkertainen kuvaus koneesta voi tarjota arvokasta tietoa yhdistettynä sähköisiin ja mekaanisiin tietoihin.

Aloita koneen akselista

Jokaista servoakselia tulee harkita erikseen. One machine may contain several axes with completely different requirements. A high-speed positioning axis, for example, may require different characteristics from a heavy-load lifting axis even when both machines use the same control platform.

Ensimmäisten kysymysten tulee sisältää seuraavat:

• Mitä akseli liikkuu?
• Mikä on likimääräinen kuorma tai heijastunut inertia?
• Mikä on vaadittu matka- tai kiertomatka?
• Mikä maksiminopeus vaaditaan?
• Kuinka nopeasti akselin tulee kiihtyä ja hidastua?
• Kuinka usein kone toistaa liikkeen?
• Onko jatkuva vääntömomentti vai huippumomentti tärkeämpi?
• Mikä palautelaite on tällä hetkellä asennettuna tai vaadittu?

Sähköolosuhteet tulee tarkistaa ajoissa

Sähköinen yhteensopivuus on yksi tärkeimmistä tarkastuksista valittaessa teollisia liikelaitteita. Taajuusmuuttajan on vastattava käytettävissä olevia syöttöolosuhteita ja moottorin on oltava yhteensopiva valitun taajuusmuuttajan kanssa. Nimellisjännite, vaihekonfiguraatio, taajuus, virta, ohjausteho ja suojavaatimukset tulee ottaa huomioon.

Korvaavissa sovelluksissa alkuperäinen nimikilpi on usein nopein hyödyllisen tiedon lähde. Mallinumerot, nimellisjännite, nimellisvirta, moottorin teho, kooderitiedot ja muut tunnisteet voivat auttaa määrittämään alkuperäisen kokoonpanon.

Myös ympäristöolosuhteet ovat tärkeitä

Teolliset servolaitteet voivat toimia ympäristöissä, jotka vaihtelevat huomattavasti. Lämpötila, kosteus, pöly, tärinä, asennussuunta, kaapin olosuhteet ja jäähdytysjärjestelyt voivat vaikuttaa osan soveltuvuuteen.

Esimerkiksi asianmukaisesti tuuletetun sähkökaapin sisään asennetun servokäytön lämpöolosuhteet eroavat laitteista, jotka on asennettu kompaktiin koteloon lähellä lämpöä tuottavaa prosessia. Vastaavasti tärinälle alttiina oleva akseli saattaa vaatia tarkempaa huomiota mekaaniseen asennukseen ja kaapelien reitittämiseen.

Servokäytön ja moottorin yhteensopivuus

Yksi tärkeimmistä servolähteen kohdista on taajuusmuuttajan ja moottorin oikea yhteensovittaminen. Nämä kaksi komponenttia on suunniteltu toimimaan ohjattuna parina, ja oikea yhdistelmä riippuu sähköarvoista, moottorin ominaisuuksista, palautteesta, tiedonsiirrosta ja sovellusvaatimuksista.

Monissa teollisuusjärjestelmissä ostajat tietävät jo yhdistelmän toisen puolen. Huoltoryhmällä voi olla viallinen moottori, mutta toimiva taajuusmuuttaja, kun taas toisessa projektissa voi olla tarpeen vaihtaa olemassa olevaan moottoriin. Kummassakin tilanteessa olemassa olevat mallitiedot tulee tarkistaa huolellisesti ennen korvaavan mallin valitsemista.

Avainsovitusparametrit

Miksi mallinumerot tarvitsevat huolellista tulkintaa

Teollisuusautomaation mallinumerot voivat sisältää tietoja teholuokista, kehysten koosta, takaisinkytkentäkokoonpanosta, jänniteluokista, suojaominaisuuksista tai muista muunnelmista. Yksi merkki voi joskus erottaa kaksi tuotetta, jotka näyttävät samanlaisilta mutta eivät ole keskenään vaihdettavissa.

Tästä syystä ostajien tulee toimittaa täydellinen mallinumero aina kun mahdollista. Lyhennetty mallikuvaus saattaa riittää yleiseen kyselyyn, mutta se ei välttämättä riitä tarkkaan tekniseen varmuuteen.

Kun toimittaja saa täydellisen mallinumeron, on helpompi verrata pyydettyä komponenttia saatavilla oleviin tuotetietoihin ja tunnistaa, tarvitaanko lisätietoja. Tämä on erityisen tärkeää hankittaessa lopetettuja, vanhempia tai sovelluskohtaisia ​​laitteita.

Asusteita ei pidä käsitellä jälkikäteen

Servomoottori voi vaatia erityisiä kaapeleita, liittimiä, takaisinkytkentäliitäntöjä, jarrukomponentteja, asennustarvikkeita tai muita yhteensopivia osia järjestelmästä riippuen. Replacing the motor without checking these supporting components can create installation difficulties.

Sama periaate pätee servokäyttöihin. Taajuusmuuttaja voi olla kapasiteetiltaan teknisesti sopiva, mutta vaatii silti tiettyjä tietoliikenne- tai liitäntälaitteita toimiakseen oikein olemassa olevassa kaapissa.

Sovellusvaatimukset ja liikeprofiilit

Servon valinnasta tulee paljon tarkempi, kun varsinainen liikeprofiili ymmärretään. Moottori, joka toimii hyvin yhdessä koneessa, ei välttämättä ole sopiva valinta toiselle koneelle, jolla on sama nimelliskuorma, mutta eri kiihtyvyys, hidastus, käyttöjakso tai asentovaatimukset.

Nopeus on vain yksi osa yhtälöä

Suurin nopeus on helppo tunnistaa, mutta sitä ei tule harkita itsenäisesti. Kone voi toimia kohtuullisella keskinopeudella vaatien erittäin nopeaa kiihdytystä ja toistuvia suunnanvaihtoja. Tällainen profiili voi luoda vaativia huippuvääntömomenttivaatimuksia.

Toisaalta toinen kone voi toimia jatkuvasti suhteellisen tasaisella nopeudella ja painottaa enemmän lämpötehokkuutta ja jatkuvaa vääntömomenttia.

Kun keskustellaan sovelluksesta toimittajan kanssa, on siksi hyödyllistä kuvata koko liikesarja mieluummin kuin vain ilmoittaa haluttu kierrosluku.

Kiihtyvyys ja hidastus

Kiihtyvyys määrittää, kuinka nopeasti järjestelmän on siirrettävä kuorma nopeudesta toiseen. Hidastuvuus määrittää, kuinka nopeasti järjestelmän on poistettava liike-energia. Molemmat voivat vaikuttaa vääntömomenttivaatimuksiin ja ajokäyttäytymiseen.

Toistuva kiihdytys ja hidastuminen voivat myös vaikuttaa regeneratiivisiin olosuhteisiin. Hidastuksen aikana energiaa voi palata moottorin ja käyttöjärjestelmän kautta. Todellinen käsittelytapa riippuu aseman arkkitehtuurista ja sovellussuunnittelusta.

Kuorman hitaus ja mekaaninen voimansiirto

Kuorman hitaus on erityisen tärkeä paikannussovelluksissa. Moottori ei saa ohjata kuormaa suoraan. Vaihteistot, hihnat, ruuvit, kytkimet, hihnapyörät ja muut voimansiirtoelementit voivat muuttaa moottorin näkemää tehollista hitautta.

Oikeassa arvioinnissa huomioidaan siis mekaaninen voimansiirto eikä pelkästään liikkuvan kohteen painon arvioiminen.

• Suoravetoliike:Moottori on tiiviisti kytketty kuormaan, joten mekaaniset ominaisuudet ovat suoraan tärkeitä moottorin valinnassa.
• Palloruuvijärjestelmät:Pyörivän moottorin liike muunnetaan lineaariseksi liikkeeksi, mikä edellyttää ruuvin nousun ja mekaanisen tehokkuuden huomioon ottamista.
• Hihnakäyttöiset akselit:Hihnapyörän mitat, hihnan kireys, liikkuva massa ja kiihtyvyys vaikuttavat vaadittavaan vääntömomenttiin.
• Gear-driven mechanisms: Gear ratio influences reflected inertia, speed, and available torque at the load.

Paikannustarkkuus vs. toistettavuus

Tarkkuus ja toistettavuus liittyvät toisiinsa, mutta erilaisia ​​käsitteitä. Tarkkuus koskee sitä, kuinka tarkasti todellinen sijainti vastaa käskettyä sijaintia. Toistettavuus koskee sitä, kuinka johdonmukaisesti järjestelmä palaa samaan asentoon.

Mekaaninen välys, vaatimustenmukaisuus, lämpölaajeneminen, kooderin resoluutio, viritys, tärinä ja koneen rakenne voivat kaikki vaikuttaa lopulliseen paikannustulokseen. Korkeamman spesifikaation omaavan servomoottorin valinta ei automaattisesti poista mekaanisia rajoituksia muualla järjestelmässä.

Viestintä- ja ohjausarkkitehtuuri

Nykyaikaiset automaatiojärjestelmät toimivat harvoin eristettyinä moottorin ja käyttölaitteen yhdistelminä. Servokäytöt kommunikoivat yleensä PLC:n, liikeohjaimen, teollisuus-PC:n, robottiohjaimen tai muun automaatioalustan kanssa.

Viestintäarkkitehtuuri tulee siksi tarkistaa ennen komponentin valintaa. Taajuusmuuttaja, joka ei pysty kommunikoimaan oikein olemassa olevan ohjaimen kanssa, saattaa edellyttää lisämuutoksia automaatiojärjestelmään.

Yleiset valvontanäkökohdat

• Ohjaimen yhteensopivuus:Varmista, että taajuusmuuttaja voi toimia tarkoitetussa ohjausarkkitehtuurissa.
• Verkkoyhteensopivuus:Tarkista tarvittava teollinen tiedonsiirtoliitäntä ja tuettu kokoonpano.
• Komentomenetelmä:Selvitä, käyttääkö sovellus verkkokäskyjä, pulssipohjaista ohjausta, analogisia viittauksia tai muuta menetelmää.
• Palautteen integrointi:Tarkista, kuinka käyttö- ja ohjausjärjestelmä käsittelee moottorin palautetta.
• Parametrien hallinta:Varmista, kuinka konfigurointitiedot siirretään, tallennetaan ja palautetaan käyttöönoton tai vaihdon aikana.

Miksi viestinnällä on merkitystä vaihdon aikana?

Vaihtokäytöllä voi olla samanlaiset sähköiset ominaisuudet kuin alkuperäisellä yksiköllä, mutta se vaatii silti parametrien muutoksia. Verkkoosoitteet, tietoliikenneasetukset, moottorin parametrit, ohjaustilat, kiihtyvyysarvot, rajat ja turvallisuuteen liittyvät asetukset voivat vaikuttaa koneen toimintaan.

Tämä ei tarkoita, että jokainen vaihto vaatii täydellisen järjestelmän uudelleensuunnittelun. Monissa tapauksissa olemassa olevia sovellustietoja voidaan käyttää konfiguroinnin ohjaamiseen. Tärkeää on välttää olettamusta, että fyysinen yhteensopivuus tarkoittaa automaattisesti ohjauksen yhteensopivuutta.

Integraatiota on pidettävä kokonaisena ketjuna

Hyödyllinen tapa ymmärtää liikkeen integraatiota on tarkastella järjestelmää ketjuna: ohjain, tiedonsiirtoliitäntä, servokäyttö, moottori, takaisinkytkentä, mekaaninen voimansiirto ja kuorma. Ongelma missä tahansa tämän ketjun kohdassa voi ilmetä liikeongelmana koneen tasolla.

Esimerkiksi epäjohdonmukainen paikannus voi johtua väärästä virityksestä, mekaanisesta vastaiskusta, palauteongelmista, viestintäasetuksista tai sopimattomasta liikeprofiilista. Vianetsintä helpottuu, kun jokainen kerros arvioidaan erikseen.

Korvaavien ja olemassa olevien järjestelmien yhteensopivuus

Korvaava hankinta on yleinen vaatimus teollisuusautomaatiossa. Koneet voivat olla käytössä useita vuosia, ja huoltotiimien on ehkä löydettävä sopiva korvaava taajuusmuuttajalle, moottorille, kaapelille tai lisävarusteelle, jota ei enää ole helposti saatavilla paikallisilla markkinoilla.

Tällaisissa tapauksissa alkuperäinen mallinumero on yleensä hyödyllisin lähtökohta. Valokuva tyyppikilvestä voi myös auttaa varmistamaan tunnistamisen, kun mallinumeroa on vaikea lukea.

Tietoja, jotka auttavat vaihdon vahvistamisessa

• Täydellinen alkuperäinen mallinumero.
• Moottorin tyyppikilven tiedot.
• Aseman nimikilven tiedot.
• Ohjain tai PLC-malli.
• Tiedonsiirtoliittymä.
• Olemassa oleva palautetyyppi.
• Liittimen ja kaapelin tiedot.
• Koneen jännite ja vaihekonfiguraatio.
• Sovelluksen kuvaus ja akselitoiminto.
• Valokuvia, joissa on tarrat ja liitännät, jos niitä on saatavilla.

Alkuperäinen vaihto verrattuna toiminnalliseen korvaamiseen

Alkuperäisen korvaavan tuotteen hankinnan ja vaihtoehtoisen tuotteen valitsemisen välillä on tärkeä ero. Alkuperäinen korvaava versio arvioidaan yleensä nykyiseen kokoonpanoon verrattuna, kun taas vaihtaminen voi vaatia ylimääräistä teknistä tarkistusta.

Huoltoryhmien ensisijaisena tavoitteena on usein säilyttää koneen nykyinen käyttäytyminen ja minimoida tarpeettomat muutokset. Tässä tilanteessa alkuperäisen komponentin tarkka tunnistaminen tulee erityisen arvokkaaksi.

Uusissa koneprojekteissa prosessi voi olla erilainen, koska järjestelmäarkkitehtuuri voidaan suunnitella alusta alkaen valitun laitteen ympärille.

Kunto ja kokoonpano tulee selvittää

Teollisuusautomaatiokomponentteja voidaan toimittaa eri olosuhteissa saatavuuden ja hankintakanavien mukaan. Ostajien tulee määritellä selkeästi, tarvitsevatko he uuden komponentin, vaihtoyksikön tai muun erityisen ehdon ennen tilauksen tekemistä.

Myös konfiguraatiolla on väliä. Tuotteella, jolla on sama sukunimi, voi olla eri luokitukset tai laitteistoversiot. Koko mallin vahvistaminen on siksi luotettavampaa kuin yleiseen tuoteperhekuvaukseen luottaminen.

Servotoimittajan arviointi

Teollisuusautomaation ostajille toimittajan arvioinnin tulisi keskittyä tuotteen tunnistamiseen, viestinnän laatuun, tekniseen tarkkuuteen, hankintakykyyn ja tilausten käsittelyyn. Toimittajan ei tarvitse olla laitteen valmistaja tarjotakseen hyödyllistä arvoa hankinnan aikana.

Itse asiassa erikoistunut toimittaja voi olla erityisen hyödyllinen, kun asiakkaiden on hankittava useita automaatiomerkkejä tai yksilöitävä tiettyjä malleja laajasta valikoimasta teollisia komponentteja.

Tuotteen tunnistamiskyky

Ensimmäinen kysymys on, ymmärtääkö toimittaja pyydetyn mallin ja osaako erottaa toisiinsa liittyvät versiot. Tarkka tunnistus on välttämätöntä servolaitteille, koska pienet mallierot voivat vaikuttaa sähköiseen yhteensopivuuteen tai tiedonsiirtoominaisuuksiin.

Tekninen viestintä

Osaavan toimittajan tulee kyetä käsittelemään käytännön tietoja, kuten mallinumeroita, tyyppikilven valokuvia, sovelluskuvauksia ja teknisiä vaatimuksia. Tavoitteena ei ole korvata asiakkaan suunnittelutoimintoa, vaan vähentää tarpeetonta epäselvyyttä hankinnan aikana.

Saatavuus ja hankintakyky

Teollisuusautomaatiokomponenttien saatavuus voi vaihdella mallin, tuotannon tilan, alueellisten toimitusolosuhteiden ja nykyisen kysynnän mukaan. Toimittaja, jolla on laajempi hankintakokemus, voi auttaa ostajia tunnistamaan pyydetyn komponentin ja varmistamaan sen saatavuuden ennen tilauksen käsittelyä.

Dokumentointi ja jäljitettävyys

Dokumentointi on tärkeää teollisissa hankinnoissa. Ostajat saattavat tarvita mallitietoja, teknisiä tietoja, pakkaustietoja, lähetystietoja tai muita tilaukseen liittyviä asiakirjoja sisäistä kirjanpitoaan varten.

Miksi toimittajan erikoistuminen on tärkeää?

Automaatiohankinnat koskevat usein useampaa kuin yhtä tuoteryhmää. Kone voi vaatia PLC:itä, servokäyttöjä, moottoreita, inverttereitä, antureita, teollisuuden verkkokomponentteja ja niihin liittyviä lisävarusteita. Teollisuusautomaatioon perehtynyt toimittaja ymmärtää, kuinka nämä komponentit sopivat laajempaan hankintatarpeeseen.

Ostajien kannalta tämä voi tehostaa viestintää varsinkin silloin, kun tiedustelu sisältää useita mallinumeroita tai kun alkuperäisen laitteen dokumentaatio on puutteellinen.

Tekniset tiedot Ostajien tulee valmistautua

A well-prepared inquiry can significantly improve the accuracy of product verification. The more specific the technical information, the easier it is to determine whether a requested component matches the intended application.

Peruskyselyn vähimmäistiedot

Monissa tavallisissa hankintapyynnöissä täydellinen mallinumero on tärkein kohta. Jos mallinumeroa ei ole saatavilla, tuoteperhe, moottorin nimellisarvo, jännite, virta, sovellus ja valokuvat voivat tarjota hyödyllisen lähtökohdan.

• Merkki ja täydellinen malli:Suorimmat tunnistetiedot.
• Määrä:Auttaa määrittämään todellisen hankintatarpeen.
• Sovellus:Selittää, miten komponenttia käytetään.
• Sähkövaatimukset:Auttaa varmistamaan jännitteen ja virran yhteensopivuuden.
• Olemassa olevat varusteet:Hyödyllinen vaihto- tai jälkiasennusprojekteihin.
• Tarvittavat lisävarusteet:Tärkeää, kun järjestelmä on riippuvainen tietyistä kaapeleista tai liittimistä.

Tietoa monimutkaisempiin sovelluksiin

Vaativammat liikesovellukset saattavat vaatia lisätietoja. Tämä voi sisältää kuorman hitausvoiman, kiihtyvyysajan, maksiminopeuden, käyttösuhteen, matkan, mekaanisen voimansiirron, käyttöympäristön ja ohjausarkkitehtuurin.

Näiden tietojen antaminen ei välttämättä tarkoita, että ostajien on laadittava täydellinen suunnitteluraportti. Lyhytkin kuvaus voi auttaa erottamaan peruskorvauspyynnön uudesta liikkeenohjaussovelluksesta.

Käytä valokuvia älykkäästi

Valokuvat voivat olla erityisen hyödyllisiä, kun käsitellään vanhempia automaatiokomponentteja. Selkeä kuva tyyppikilvestä voi auttaa tunnistamaan tarkan mallin. Lisäkuvat liittimistä, tarroista tai asennuspaikoista voivat auttaa selventämään kokoonpanoa.

Kuvien tulisi ihanteellisesti olla tarpeeksi teräviä mallinumeroiden ja sähköarvojen lukemiseksi. Valokuva koko kaapista voi tarjota hyödyllistä kontekstia, mutta lähikuva tuotteen etiketistä on yleensä arvokkaampi tunnistamisessa.

Yleisiä valintavirheitä vältettävät

Servovalintaongelmat johtuvat usein epätäydellisistä tiedoista eikä saatavilla olevien tuotteiden puutteesta. Useita yleisiä virheitä voidaan välttää käsittelemällä servojärjestelmää täydellisenä teknisenä kokoonpanona.

Valinta vain moottorin teholla

Moottorin teho on hyödyllinen alustavassa vertailussa, mutta se ei voi kuvata täydellistä liikevaatimusta. Kaksi moottoria, joilla on samanlainen teho, voivat käyttäytyä eri tavalla nopeusalueen, vääntömomentin ominaisuuksien, takaisinkytkennän, mekaanisten mittojen ja järjestelmän yhteensopivuuden suhteen.

Palautejärjestelmän huomioiminen

Palaute on keskeistä suljetun silmukan liikkeenohjauksessa. Jos moottori ja taajuusmuuttaja käyttävät yhteensopimattomia takaisinkytkentäjärjestelyjä, järjestelmä ei välttämättä toimi odotetulla tavalla. Sen vuoksi kooderin tyyppi, resoluutio, liitin ja viestintätapa tulee tarkistaa yhdessä.

Olettaen, että samanlaiset mallinumerot ovat keskenään vaihdettavissa

Teollisuustuoteperheet sisältävät usein useita muunnelmia. Samannäköisellä mallilla voi olla eri jänniteluokka, takaisinkytkentävaihtoehto, tiedonsiirtoliitäntä tai mekaaninen konfiguraatio.

Unohdetaan kaapelit ja liittimet

Pääosan vaihtaminen kaapeleiden tai liittimien huomiotta jättäessä voi viivästyttää asennusta. Kun valmistelet vaihtokyselyä, tarkista koko liitäntäjärjestely sen sijaan, että keskittyisit vain taajuusmuuttajaan tai moottoriin.

Tarjoaa epätäydellisiä mallinumeroita

Puutteelliset mallinumerot luovat tarpeetonta epävarmuutta. Jos koko mallinumero näkyy tuotteen etiketissä, se tulee kopioida tarkasti. Jos joitain hahmoja ei voida tunnistaa, selkeä valokuva on yleensä parempi kuin arvaus.

Teknisen valinnan erottaminen sovellusehdoista

Komponentti voi täyttää luettelon vaatimukset, mutta silti olla sopimaton varsinaiseen koneeseen. Käyttöolosuhteet, kuten kiihtyvyys, kuorman hitaus, ympäristön lämpötila ja käyttösykli, tulee ottaa huomioon ennen lopullista valintaa.

Usein kysytyt kysymykset

Käytännön valinnan tarkistuslista

Servolaitteiden valinta on luotettavinta, kun prosessi alkaa koneen vaatimuksesta ja päättyy täydelliseen mallin tarkastukseen. Tuotespesifikaatiot antavat teknisen perustan, mutta komponentin todellinen soveltuvuus riippuu siitä, miten se on vuorovaikutuksessa ohjaimen, moottorin, palautteen, mekaanisen järjestelmän ja käyttöympäristön kanssa.

Vakiintuneiden automaatiolaitteiden kanssa työskenteleville ostajille täydellinen alkuperäinen mallinumero on edelleen yksi arvokkaimmista tiedoista. Uusissa sovelluksissa selkeä kuvaus kuormasta, liikeprofiilista, nopeudesta, kiihtyvyydestä, ohjausmenetelmästä ja asennusympäristöstä antaa vahvemman perustan tuotteen valinnalle.

Kun hankitaanSchneider Servovarusteita, ostajien tulisi siksi katsoa pidemmälle kuin pelkkä tuote-perhe-yhdistelmä. Mitä kattavampi tekninen kuva on, sitä helpompi on erottaa oikea komponentti samanlaisista versioista ja välttää yhteensopivuusongelmia asennuksen aikana.

• Vahvista täydellinen tuotemalli ja pääte.
• Tarkista moottorin ja taajuusmuuttajan yhteensopivuus.
• Tarkista jännite-, virta-, teho- ja nopeusvaatimukset.
• Vahvista palaute ja kooderin järjestely.
• Tarkista tiedonsiirtoliittymän ja ohjaimen yhteensopivuus.
• Harkitse kiihtyvyyttä, hidastuvuutta, käyttöjaksoa ja kuormituksen hitautta.
• Tarkista mekaaniset mitat ja asennusvaatimukset.
• Tarkista kaapelit, liittimet ja niihin liittyvät lisävarusteet.
• Ota huomioon ympäristö- ja kaappiolosuhteet.
• Anna selkeät valokuvat tuotemerkinnöistä, kun mallitiedot ovat puutteelliset.
• Varmista tuotteen kunto ja kokoonpanovaatimukset ennen tilauksen käsittelyä.

Kansainvälisissä teollisuusautomaatiohankinnoissa toimittajan tulee myös pystyä viestimään selkeästi mallin tunnistamisesta, teknisistä tiedoista, tuotteiden saatavuudesta, pakkauksesta ja toimitusjärjestelyistä. Tämä on erityisen hyödyllistä silloin, kun asiakkaat hankkivat erikoistuneita automaatiokomponentteja ulkomailta ja tarvitsevat tarkkoja tietoja ennen tilauksen tekemistä.

Mao Huitarjoaa hankintatukea teollisuusautomaatiokomponenteille keskittyen auttamaan asiakkaita tunnistamaan ja hankkimaan tiettyjä automaatiotuotteita malli- ja sovellusvaatimusten mukaan. Servokäyttöjä, servomoottoreita, varaosia tai niihin liittyviä automaatiolaitteita koskevissa tiedusteluissa täydelliset mallitiedot ja sovellustiedot voivat tehdä hankintaprosessista tarkemman.
