Mikä tekee Schneider ILM1003P01A0000:sta käytännöllisen ratkaisun vaativiin servosovelluksiin?

Artikkelin yhteenveto

Nykyaikaiset automatisoidut laitteet vaativat usein tarkkaa paikannusta, kompaktia konerakennetta, luotettavaa palautetta ja yksinkertaistettua käyttöönottoa. TheSchneider ILM1003P01A0000vastaa näihin vaatimuksiin yhdistämällä moottorin ja servokäytön toiminnot integroiduksi kenttäasenteiseksi yksiköksi. Tämä arkkitehtuuri voi vähentää perinteisesti ohjauskaappiin asennettujen laitteiden määrää samalla kun se tukee modulaarisia konekonsepteja.

Tässä artikkelissa selitetään ILM1003P01A0000:n tärkeimmät ominaisuudet, kuinka sen integroitu arkkitehtuuri toimii, missä siitä voi olla hyötyä, mitkä tekniset tiedot insinöörien tulee tarkistaa ja mitkä ostonäkökohdat ovat tärkeitä hankittaessa olemassa olevaa tai korvaavaa yksikköä. Se selittää myös, miksi tarkka mallin tunnistaminen on välttämätöntä ennen asennusta.

Sisällysluettelo

1. Mikä on Schneider ILM1003P01A0000?
2. Kuinka sen integroitu servo-arkkitehtuuri toimii?
3. Mitkä ovat tärkeimmät tiedot?
4. Kuinka moottori toimii liikesovelluksissa?
5. Missä ILM1003P01A0000 voidaan käyttää?
6. Miksi integroitu servosuunnittelu on arvokasta?
7. Mitä insinöörien tulee tarkistaa ennen asennusta?
8. Mitä merkitystä hankittaessa tai vaihdettaessa tämä malli?
9. Kuinka käyttäjät voivat parantaa pitkän aikavälin luotettavuutta?
10. Usein kysytyt kysymykset
11. Viimeisiä ajatuksia

Mikä on Schneider ILM1003P01A0000?

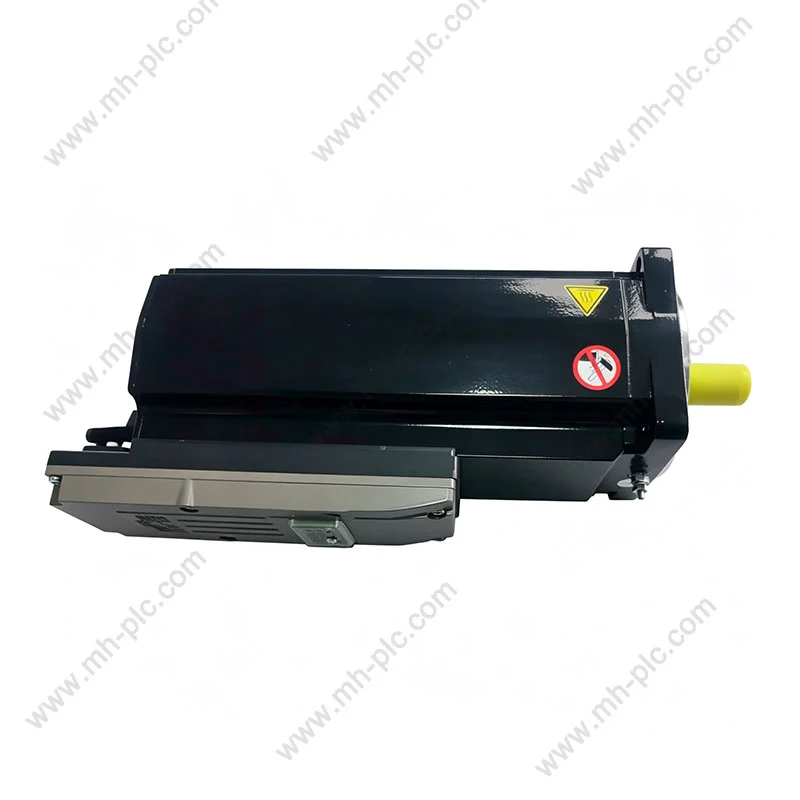

Schneider ILM1003P01A0000 on integroitu servomoottori Lexium 62 ILM -perheestä. Toisin kuin perinteisessä servojärjestelyssä, jossa moottori ja käyttöelektroniikka asennetaan erillisinä komponentteina, integroitu ILM-yksikkö yhdistää liikkeenohjauselektroniikan moottorikokoonpanoon.

Schneider Electric tunnistaa mallin integroiduksi servomoottoriksi, jossa on a100 mm laippa, 5,8 Nm jumitusmomentti, 3000 rpm nopeus, sileä akseli, SinCos-yksikierros 128 takaisinkytkentä, ei jarrua. Malli liittyy hajautettuihin servoarkkitehtuureihin, joiden tarkoituksena on siirtää käyttöelektroniikka lähemmäs moottoria ja konemoduulia.

Tämä ero on tärkeä insinööreille, jotka korvaavat olemassa olevan komponentin. ILM1003P01A0000 ei ole vain yleinen 1,1 kW:n AC-moottori. Sen palautekokoonpanon, integroidun taajuusmuuttajan arkkitehtuurin, mekaanisten mittojen, tiedonsiirtovaatimusten ja sähköisten ominaisuuksien on vastattava konetta.

Kuinka sen integroitu servo-arkkitehtuuri toimii?

Integroidun servon pääkonsepti on hajauttaminen. Perinteiset liikejärjestelmät sijoittavat usein servovahvistimet ohjauskaappiin ja yhdistävät ne moottoreihin teho- ja takaisinkytkentäkaapeleilla. Integroitu servo siirtää tärkeän käyttöelektroniikan moottorin puoleiseen kokoonpanoon.

Tämä lähestymistapa voi olla erityisen hyödyllinen koneille, jotka on rakennettu itsenäisistä moduuleista. Jokainen liikemoduuli voi sisältää oman servomoottorinsa ja siihen liittyvän elektroniikan, kun taas konearkkitehtuuri hoitaa tiedonsiirron ja tehonjaon sopivien liitäntöjen kautta.

• Moottorin ja vetolaitteen integrointi:vähentää tarvetta käsitellä moottoria ja vahvistinta täysin erillisinä yksikköinä.
• Hajautettu asennus:mahdollistaa liikkeenohjauskomponenttien sijoittamisen lähemmäs mekaanista akselia.
• Modulaarinen koneen rakenne:tukee laitteita, jotka on valmistettu toistetuista liikemoduuleista.
• Vähentynyt kaappiriippuvuus:voi auttaa insinöörejä optimoimaan ohjauskaappitilaa.
• Palautteen integrointi:anturin kokoonpano on osa määritettyä moottorikokoonpanoa eikä itsenäinen ulkoinen komponentti.

Tuloksena on erilainen konesuunnittelufilosofia: sen sijaan, että jokainen liikekomponentti olisi keskitetty keskuskaappiin, valitut ohjaustoiminnot on hajautettu koko koneelle.

Mitkä ovat tärkeimmät tiedot?

Pelkästään mallinumeron ymmärtäminen ei riitä turvalliseen vaihtoon. Seuraavat tiedot tarjoavat hyödyllisen teknisen lähtökohdan insinööreille, jotka arvioivat ILM1003P01A0000.

Riippumattomat jakelijatiedot tunnistavat yksikön myös AC-servomoottoriksi, jossa on absoluuttinen anturi, noin 1,1 kW aktiivinen teho, IP54-suojaus ja 100 × 100 mm:n asennuskokoonpano. Nämä tiedot tulee aina verrata soveltuviin teknisiin asiakirjoihin tarkan koneen ja alueellisen version osalta.

Kuinka moottori toimii liikesovelluksissa?

Servomoottori valitaan paitsi hevosvoiman tai nimellisvääntömomentin mukaan. Sen kyky kiihdyttää, hidastaa, säilyttää asento, vastata komentoihin ja toimia toistuvasti muuttuvien kuormien alla on yhtä tärkeä.

Nimellisnopeudella 3000 rpm ja noin 3,5 Nm:n nimellisvääntömomentilla ILM1003P01A0000 sopii liikesovelluksiin, jotka vaativat hallittua pyörimisliikettä yksinkertaisen vakionopeuksisen käytön sijaan. Sen integroitu palautejärjestelmä mahdollistaa ohjausarkkitehtuurin valvovan roottorin asentoa ja tukea suljetun silmukan liikkeenohjausta.

Noin 5,8 Nm:n jumitusmomentti on erityisen tärkeä arvioitaessa kiihtyvyyttä ja tilapäisiä kuormitusolosuhteita. Insinöörien ei kuitenkaan pitäisi käsitellä jumiutumismomenttia jatkuvana käyttöarvona. Todellisissa kuormituslaskelmissa tulee ottaa huomioon kiihtyvyys, käyttösuhde, inertia, vaihteiston suhde, kitka, koneen suunta, ympäristöolosuhteet ja koko käyttöjärjestelmä.

Missä ILM1003P01A0000 voidaan käyttää?

Integroitu arkkitehtuuri tekee tämän tyyppisestä servosta erityisen houkuttelevan automatisoiduissa koneissa, joissa useat akselit, kompaktit asettelut ja modulaarinen rakenne ovat tärkeitä.

Sovelluksen soveltuvuus tulee aina määrittää todellisten akselivaatimusten perusteella. Mekaanisesti yhteensopiva malli voi silti olla sopimaton, jos sähköinen rajapinta, viestintäarkkitehtuuri, kuormitusprofiili tai takaisinkytkentävaatimukset poikkeavat toisistaan.

Miksi integroitu servosuunnittelu on arvokasta?

Integroidun servon suurin etu ei ole pelkästään kahden komponentin yhdistäminen. Suurempi hyöty on mahdollisuus muuttaa koneen fyysistä suunnittelua.

1. Joustavampi konearkkitehtuuri:Hajautetut servokomponentit voivat auttaa koneenrakentajia järjestämään liikejärjestelmiä yksittäisten konemoduulien ympärille.
2. Mahdollinen kaappitilan säästö:Ajoelektroniikan siirtäminen pois keskuskaapista voi vapauttaa tilaa PLC:ille, turvalaitteille, virranjakelulle ja muille komponenteille.
3. Pienempi perinteinen moottorikäyttöinen erotus:Moottori ja käyttölaite toimitetaan integroituna yksikkönä, mikä yksinkertaistaa tiettyjä laitekokoonpanoja.
4. Suitable for multi-axis systems:Hajautettu liikearkkitehtuuri voi olla erityisen houkutteleva, kun koneessa on useita servoakseleita.
5. Modulaarinen suunnittelu:Koneenrakentajat voivat suunnitella toistettavia liikemoduuleja määriteltyjen servokokoonpanojen ympärille.

Nämä edut ovat arvokkaimmat, kun kone on alusta alkaen suunniteltu hajautetun liikkeen ympärille. Integroidun servon jälkiasennus tavanomaiseen järjestelmään ilman tiedonsiirto-, virranjakelu-, jäähdytys-, kaapelointi- ja ohjelmistovaatimuksia tarkistamatta voi aiheuttaa tarpeettomia käyttöönottoongelmia.

Mitä insinöörien tulee tarkistaa ennen asennusta?

Oikea osanumeron tunnistaminen on ensimmäinen askel, mutta se ei ole viimeinen vaihe. Ennen ILM1003P01A0000:n asentamista insinöörien ja huoltotiimien tulee tarkistaa seuraavat kohdat.

• Tarkka osanumero:Vahvista jokainen ILM1003P01A0000-merkki.
• Mekaaniset mitat:Tarkista laippa, akseli, asennusreiät, kytkin ja asennusvälys.
• Jarruvaatimukset:Tämä malli on määritetty ilman jarrua, joten pystysuorat tai painovoimakuormitetut akselit vaativat erityistä huomiota.
• Palautteen määritys:Vahvista SinCosin yksikierrosenkooderin järjestely ja koneohjauksen yhteensopivuus.
• Viestintäjärjestelmä:Tarkista tarvittava verkko- ja ohjainarkkitehtuuri.
• Sähkövaatimukset:Tarkista jännite, virta, kaapelien järjestely ja järjestelmätason tehovaatimukset.
• Ympäristöolosuhteet:Tarkista kotelon suojaus, lämpötila, kosteus, pöly, tärinä ja asennusympäristö.
• Kuormalaskenta:Vahvista jatkuva vääntömomentti, huippuvääntömomentti, kiihtyvyys, inertia ja käyttösuhde.
• Ohjelmiston yhteensopivuus:Varmista, että olemassa oleva liikkeenohjausohjelmisto ja kokoonpano tukevat tarkoitettua laitetta.

Mitä merkitystä hankittaessa tai vaihdettaessa tämä malli?

Huoltoryhmille yksi suurimmista haasteista vakiintuneiden teollisuusautomaatiotuotteiden osalta on saada täsmällinen komponentti koneen ollessa toiminnassa monta vuotta.

Schneider Electricin aluesivuilla on tällä hetkellä erilaisia ​​elinkaaritietoja tälle viitteelle. Yhdellä virallisella alueellisella sivulla kerrotaan, että ILM1003P01A0000 lopetettiin helmikuussa 2023, eikä sillä ollut suoraa korvaavaa tuotetta, kun taas toisella alueellisella sivulla kerrotaan peruspalvelun päättymisestä syyskuussa 2025. Tämä tarkoittaa, että ostajien ei pitäisi olettaa, että verkkolistaus automaattisesti edustaa tehtaan nykyistä saatavuutta.

Kun ostat yksikön huoltoa tai koneen kunnostusta varten, ota huomioon:

Luotettavan teollisten komponenttien toimittajan tulee pystyä tarjoamaan selkeät tuotetunnisteet, kuntotiedot, tekniset asiakirjat, jos ne ovat saatavilla, ja läpinäkyvä tiedottaminen varastotilanteesta.

Kuinka käyttäjät voivat parantaa pitkän aikavälin luotettavuutta?

Servon luotettavuus riippuu paljon muustakin kuin itse moottorista. Mekaaninen kohdistus, kaapelin reititys, ympäristöolosuhteet, säätimen konfiguraatio ja lämmönhallinta vaikuttavat kaikki käyttöikään.

• Pidä asennuspinnat puhtaina ja oikein kohdistettuina.
• Vältä liiallisia radiaali- tai aksiaalikuormia akseliin.
• Tarkista liittimet ja kaapelit määräaikaishuollon aikana.
• Estä tarpeetonta tärinää ja mekaanisia iskuja.
• Varmista, että käyttölämpötilat pysyvät sovellettavien määritysten sisällä.
• Tarkkaile epätavallista melua, tärinää, lämpötilaa tai asentovirheitä.
• Säilytä tarkkaa kirjaa servoparametreista ja koneen kokoonpanosta.
• Pidä varaosat tunnistettuina ja jäljitettävinä.

Kun servo vaihdetaan, käyttöönottoon tulisi kuulua muutakin kuin vain koneen virransyöttö. Palautteen tunnistus, moottorin parametrit, suunta, rajat, kiihtyvyys, hidastuvuus, mekaaninen kuormitus ja turvatoiminnot tulee kaikki tarkistaa koneen valmistajan ohjeiden mukaisesti.

Usein kysytyt kysymykset

Viimeisiä ajatuksia

TheSchneider ILM1003P01A0000edustaa hajautettua liikkeenohjausta, jossa servomoottori ja käyttötoiminnot on integroitu kompaktiin koneenpuoleiseen yksikköön. Sen 100 mm:n laippa, noin 3,5 Nm:n nimellisvääntömomentti, 5,8 Nm:n pysähdysmomentti, 3000 rpm:n nopeus, tasainen akseli, SinCos-yksikierrospalaute ja jarruton konfiguraatio tekevät tarkasta spesifikaatiosta välttämättömän arvioitaessa komponenttia olemassa olevaan koneeseen.

Koneenrakentajille integroitu arkkitehtuuri voi tarjota merkittäviä etuja modulaarisessa laitesuunnittelussa ja ohjauskaappien organisoinnissa. Huoltoryhmien kannalta tärkein asia saattaa kuitenkin olla oikean alkuperäisen komponentin hankinta ja sen elinkaaritilan tarkistaminen. Viralliset aluetiedot viittaavat siihen, että malli on läpikäynyt elinkaarimuutoksia, joten ostopäätöksiin tulee sisältyä tuotteen kunto, dokumentaatio, yhteensopivuus ja tulevan huollon suunnittelu.
